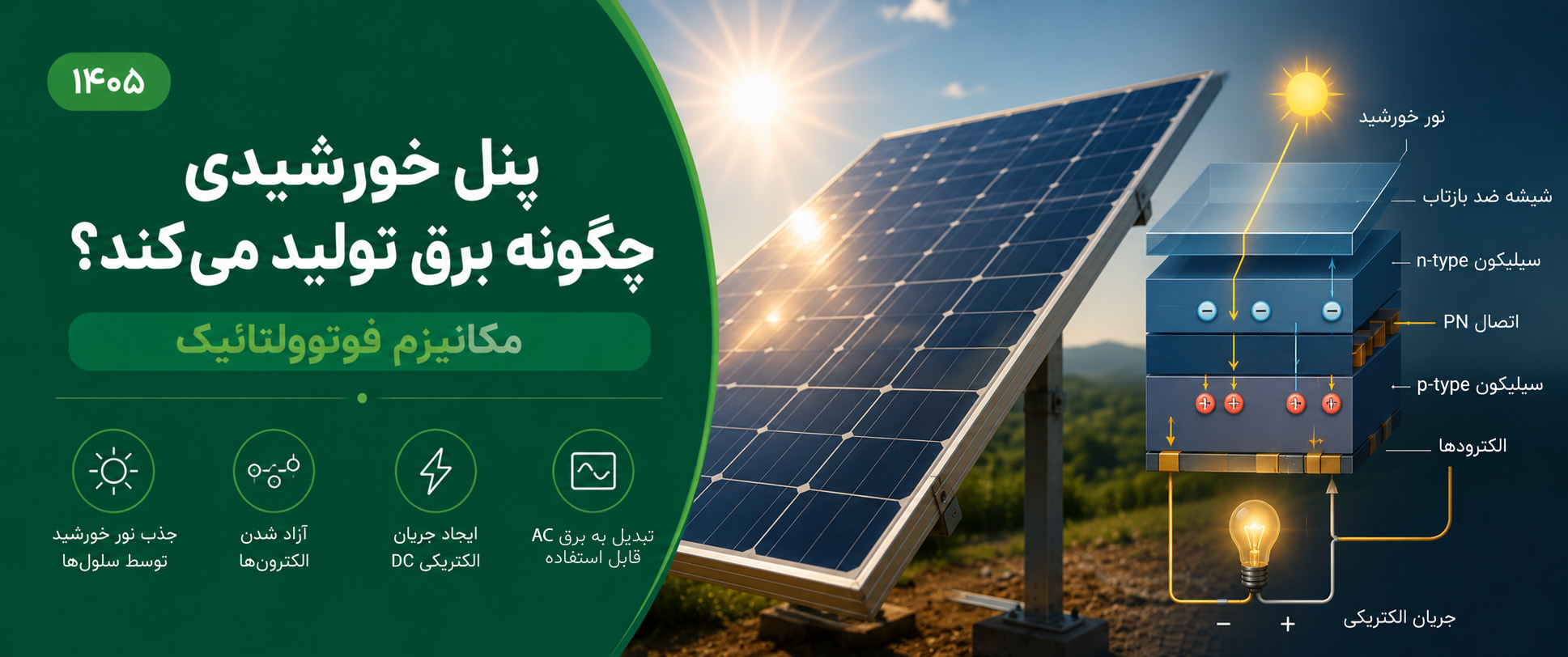

پنل خورشیدی چگونه برق تولید می‌کند؟ سلول سیلیکونی و اثر فتوولتائیک
مهدی حیدری

نویسنده:

پنل خورشیدی چگونه برق تولید می‌کند؟ سلول سیلیکونی و اثر فتوولتائیک

انرژی خورشیدی در ایران برای خیلی از خانواده‌ها و سرمایه‌گذارها راهی برای کم کردن هزینهٔ برق و کسب درآمد از فروش برق شده است؛ ابعاد مالی قرارداد فروش برق را در مقالهٔ فرمول تعدیل نرخ خرید برق ساتبا بررسی کرده‌ایم. اما سؤال ساده‌تری هم هست: این صفحه‌های آبی و مشکیِ ساکت روی پشت‌بام، بدون هیچ قطعهٔ متحرکی، چطور نور آفتاب را به برق تبدیل می‌کنند؟ به‌عبارت دیگر، پنل خورشیدی چگونه برق تولید می‌کند؟

نیروگاه‌های فسیلی و آبی برای تولید برق باید یک توربین را بچرخانند. سلول خورشیدی چنین چیزی ندارد و از یک پدیدهٔ فیزیکی به نام اثر فتوولتائیک استفاده می‌کند. پشت همین سادگیِ ظاهری، فیزیک دقیقی هست که در ادامه قدم‌به‌قدم بازش می‌کنیم.

این مقاله در مهر ۱۴۰۵ به‌روزرسانی شد.

پاسخ کوتاه: هر پنل خورشیدی از ده‌ها سلول سیلیکونی ساخته شده است. وقتی نور به سلول می‌تابد، فوتون‌ها در سیلیکون جفت‌های الکترون–حفره می‌سازند و میدان الکتریکیِ مرز لایه‌های N و P آن‌ها را از هم جدا می‌کند. نتیجه جریان مستقیم (DC) است که اینورتر آن را به برق متناوب (AC) قابل مصرف در خانه یا قابل فروش به شبکه تبدیل می‌کند. به این پدیده اثر فتوولتائیک می‌گویند.

نصب پنل خورشیدی؛ تبدیل نور خورشید به برق در پروژهٔ واقعی
نصب پنل خورشیدی در پروژهٔ نیروگاه خانگی؛ اجراشده توسط نصاب‌های مورد تأیید الویا.

۱. ماده اصلی سازنده: ساختار اتمی سیلیکون و لایه‌های N و P

ماده اصلی بیشتر پنل‌های خورشیدی بازار، سیلیکون (Silicon) است؛ یک عنصر نیمه‌رسانا که به شکل سیلیس در ماسه و سنگ کوارتز به‌وفور پیدا می‌شود. یک اتم سیلیکون در مدار بیرونی خود دارای ۴ الکترون است و تمایل دارد با اتم‌های مجاور پیوند کووالانسی محکمی ایجاد کند که در آن الکترون‌ها آزادی حرکتی ندارند. سلول فقط یکی از لایه‌های پنل است؛ بقیهٔ اجزا از شیشه تا قاب را در پنل خورشیدی چیست؟ معرفی کرده‌ایم.

برای اینکه سیلیکون بتواند الکتریسیته تولید کند، مهندسان آن را با عناصر دیگر ترکیب می‌کنند که به این فرآیند «دوپینگ» (Doping) می‌گویند. با این ترفند، دو لایه متفاوت در هر سلول خورشیدی ایجاد می‌شود:

  • لایه نوع N (منفی – Negative): این لایه بالا با عنصر فسفر دوپینگ می‌شود. فسفر دارای ۵ الکترون در مدار بیرونی است. وجود فسفر باعث می‌شود که لایه بالایی حاوی الکترون‌های آزاد اضافی و آماده حرکت باشد.
  • لایه نوع P (مثبت – Positive): این لایه پایینی با عنصر بور (Boron) دوپینگ می‌شود. بور تنها ۳ الکترون در مدار بیرونی دارد. این کمبود الکترون، فضاهای خالی مثبتی به نام «حفره» (Holes) ایجاد می‌کند که تشنه جذب الکترون هستند.

وقتی این دو لایه کنار هم قرار می‌گیرند، در مرز آن‌ها (اتصال P-N یا P-N Junction) یک میدان الکتریکی دائمی شکل می‌گیرد. این میدان مثل یک شیب یک‌طرفه عمل می‌کند: الکترون‌ها را به سمت لایهٔ N و حفره‌ها را به سمت لایهٔ P می‌راند.

این چیدمان مربوط به سلول کلاسیک نوع P است. در سلول‌های جدیدتر نوع N، مثل TOPCon، جای لایه‌ها برعکس است، اما اصل کار همین است.

۲. اثر فتوولتائیک (Photovoltaic Effect)؛ نقطهٔ شروع تولید برق

نور خورشید از ذرات انرژی بسیار کوچکی به نام فوتون (Photons) تشکیل شده است. سفر تولید برق از برخورد این فوتون‌ها به سطح پنل آغاز می‌شود:

  1. جذب فوتون و ساخت جفت الکترون–حفره: وقتی نور آفتاب به سلول می‌تابد، فوتون‌ها در کل ضخامت سیلیکون جذب می‌شوند؛ بیشترشان در لایهٔ پایه که ضخیم‌تر است. هر فوتونی که انرژی کافی داشته باشد، یک الکترون را از پیوندش جدا می‌کند و جای خالی آن یک حفره باقی می‌گذارد. به این دو با هم «جفت الکترون–حفره» می‌گویند.
  2. هدایت توسط میدان الکتریکی: میدان الکتریکی موجود در مرز اتصال (P-N) مثل یک پلیس راهنمایی عمل می‌کند؛ این میدان، الکترون‌های آزادشده (با بار منفی) را به سمت لایهٔ N در بالا و حفره‌ها (با بار مثبت) را به سمت لایهٔ P در پایین می‌راند و نمی‌گذارد دوباره به هم برسند.
  3. شکل‌گیری جریان الکتریکی: الکترون‌های آزاد شده در لایه بالا می‌خواهند به حفره‌های لایه پایین برسند، اما میدان الکتریکی مانع عبور مستقیم آن‌ها از درون سلول می‌شود. بنابراین، آن‌ها مجبورند از مسیر بیرونی، یعنی نوارهای فلزی روی سلول و کابل‌های متصل به پنل، عبور کنند. حرکت این میلیاردها الکترون در طول کابل، همان جریان الکتریسیته است.

۳. از سقف تا کنتور؛ کالبدشکافی فرآیند حرکت انرژی در نیروگاه

تولید برق در سلول فتوولتائیک تنها گام اول است. برای اینکه این برق به مصرف خانگی یا صنعتی برسد، باید یک زنجیرهٔ مهندسی را طی کند. تفاوت «برق خورشیدی» با مفهوم کلی‌تر «انرژی خورشیدی» را هم در برق خورشیدی چیست؟ توضیح داده‌ایم.

گام ۱. تولید جریان مستقیم (DC) در پنل‌ها

حرکت الکترون‌ها در کابل‌های خورشیدی، جریانی از نوع مستقیم یا DC (Direct Current) تولید می‌کند. این همان نوع برقی است که در باتری‌ها ذخیره می‌شود. برای انتقال امن این جریان، کابل مخصوص سولار با عایق مقاوم در برابر آفتاب و سطح مقطع متناسب با جریان لازم است.

گام ۲. عبور از تجهیزات حفاظتی

جریان DC قبل از رسیدن به اینورتر از تابلو برق حفاظتی می‌گذرد تا فیوز DC، محافظ اضافه‌ولتاژ (SPD) و کلیدهای حفاظتی، سیستم را در برابر اضافه‌جریان و اضافه‌ولتاژهای ناشی از صاعقه محافظت کنند. این تجهیزات خطر را کم می‌کنند، ولی جای طراحی درست و سیستم ارت را نمی‌گیرند. در نیروگاه‌های متصل به شبکه، این بخش باید با دستورالعمل‌های فنی سازمان انرژی‌های تجدیدپذیر و بهره‌وری انرژی برق (ساتبا) هماهنگ باشد؛ فهرست کامل تجهیزات را در چک‌لیست تجهیزات تابلو برق حفاظتی آورده‌ایم.

گام ۳. تبدیل جریان در اینورتر (Inverter)

برق مورد استفاده در خانه و شبکه شهری از نوع متناوب یا AC (Alternating Current) با فرکانس ۵۰ هرتز است. اینورتر خورشیدی برق DC پنل‌ها را تحویل گرفته و آن را به برق ۲۲۰ ولت استاندارد AC تبدیل می‌کند. انواع اینورتر و نکات انتخاب آن را در اینورتر خورشیدی چیست؟ توضیح داده‌ایم.

گام ۴. تزریق به شبکه و کنتور هوشمند

برق AC خروجی اینورتر از طریق تابلو توزیع به کنتور هوشمند (فهام) می‌رسد و کیلووات‌ساعتِ تزریق‌شده ثبت می‌شود تا درآمد شما طبق قرارداد خرید تضمینی برق محاسبه شود. ثبت‌نام و قرارداد فروش برق در سامانهٔ مهرسان ساتبا انجام می‌شود؛ مراحلش را در راهنمای ثبت‌نام در سامانهٔ مهرسان ببینید.

جدول خلاصه مشخصات فیزیکی فرآیند فتوولتائیک در سلول‌های خورشیدی

پارامتر فیزیکی/فنی نقش و رفتار در فرآیند تولید چالش یا ویژگی کلیدی
فوتون (Photon) ذره بنیادی نور و تامین‌کننده انرژی اولیه سلول در روزهای ابری تعداد فوتون‌ها کاهش یافته و تولید کم می‌شود.
سیلیکون دوپینگ شده بستر ایجاد لایه‌های باردار مثبت و منفی خلوص و کیفیت سیلیکون یکی از عوامل اصلی راندمان پنل است.
میدان الکتریکی مرز اتصال ایجاد جهت‌دهی یک‌طرفه برای حرکت الکترون‌ها پدیده مخرب PID می‌تواند این میدان را تضعیف کند.
جریان خروجی پنل جریان مستقیم (DC) با ولتاژ متغیر برای استفاده در تجهیزات عادی، حتماً نیاز به اینورتر دارد.

به‌زبان ساده، کیفیت سلول و طراحی درست سیستم هر دو در تولید نهایی نقش دارند. پنل خوب با اینورتر یا کابل‌کشی نامناسب، همان برقی را که می‌تواند تولید نمی‌کند.

۴. چه عواملی بر راندمان سلول خورشیدی اثر می‌گذارند؟

اکنون که می‌دانید پنل خورشیدی چگونه برق تولید می‌کند، خوب است بدانید این فرآیند فیزیکی تحت تأثیر شرایط محیط کم و زیاد می‌شود:

  • شدت و زاویه تابش: هر چه نور عمودی‌تر به سطح پنل بتابد، فوتون‌های بیشتری به سلول می‌رسند و جفت‌های الکترون–حفرهٔ بیشتری ساخته می‌شود. به همین دلیل طراحی سازه برای تنظیم زاویه و جهت پنل اهمیت زیادی دارد؛ گزینه‌ها را در انواع استراکچر نیروگاه خورشیدی بررسی کرده‌ایم.
  • دشمنی به نام گرما (ضریب دمایی): یک باور غلط این است که گرمای بیشتر یعنی برق بیشتر. در واقع با گرم شدن سلول، ولتاژ آن و در نتیجه توان خروجی پنل کم می‌شود. اندازهٔ این افت را «ضریب دمایی توان» در دیتاشیت پنل نشان می‌دهد؛ مثلاً اگر این ضریب منفی ۰٫۳۵ درصد بر درجه باشد، هر یک درجه گرمای سلول بالاتر از ۲۵ درجهٔ سانتی‌گراد حدود ۰٫۳۵ درصد از توان پنل کم می‌کند. رفتار پنل‌ها در اقلیم‌های مختلف را در بهترین اقلیم‌های ایران برای احداث نیروگاه خورشیدی بررسی کرده‌ایم.
  • سایه‌اندازی و کثیفی: اگر یک برگ یا لایهٔ ضخیم غبار روی یک سلول را بپوشاند، فوتون‌ها به آن نمی‌رسند. سلولِ سایه‌خورده دیگر برق تولید نمی‌کند و جلوی جریان سلول‌های دیگر هم می‌ایستد؛ در این حالت ممکن است داغ شود و پدیدهٔ خطرناک نقطهٔ داغ (Hotspot) پیش بیاید. دیودهای بای‌پس داخل جعبه‌تقسیم پنل بخشی از این اثر را کم می‌کنند، اما راه اصلی، تمیز نگه داشتن پنل و پرهیز از سایه است. روش درست شستشو را در چطور پنل‌های خورشیدی را تمیز کنیم؟ آورده‌ایم.

۵. انواع سلول خورشیدی: مونوکریستال، پلی‌کریستال، PERC و TOPCon

همهٔ سلول‌های سیلیکونی بر پایهٔ همین اثر فتوولتائیک کار می‌کنند. تفاوتشان در ساختار بلور سیلیکون و لایه‌هایی است که برای کم کردن تلفات به سلول اضافه می‌شود:

  • پلی‌کریستال: از ذوب و قالب‌گیری قطعه‌های سیلیکون ساخته می‌شود و ظاهری آبی و دانه‌دانه دارد. راندمانش کمتر است و امروز سهم کمی از بازار دارد.
  • مونوکریستال: از یک تک‌بلور سیلیکون بریده می‌شود، رنگی تیره و یکدست دارد و راندمانش بالاتر است. بیشتر پروژه‌های خانگی امروز با این نوع اجرا می‌شوند.
  • PERC: نسخه‌ای از سلول مونوکریستال است که یک لایهٔ بازتابنده در پشت سلول دارد؛ نوری که بار اول جذب نشده، دوباره به سیلیکون برمی‌گردد.
  • TOPCon: سلول نوع N با یک لایهٔ اکسید بسیار نازک در پشت سلول که تلفات الکترون‌ها را کم می‌کند. راندمان بالاتر و رفتار بهتر در گرما دارد.

طبق جدول مقایسهٔ مقالهٔ پنل خورشیدی چیست؟، راندمان تقریبی پنل‌های پلی‌کریستال حدود ۱۶ تا ۱۸ درصد، مونوکریستال ۲۰ تا ۲۲ درصد و TOPCon حدود ۲۲ تا ۲۴ درصد است. نتیجهٔ عملی‌اش این است که با راندمان بالاتر، روی همان سطح پشت‌بام برق بیشتری می‌گیرید؛ اما انتخاب نهایی باید با قیمت هر وات هم سنجیده شود. قیمت روز پنل‌ها بر اساس توان و فناوری را در قیمت پنل خورشیدی ۱۴۰۵ ببینید.

۶. یک نیروگاه ۵ کیلووات در سال چقدر برق تولید می‌کند؟

طبق برآورد راهنمای نیروگاه خورشیدی خانگی، یک نیروگاه ۵ کیلووات به‌طور میانگین سالانه حدود ۷ تا ۱۰ هزار کیلووات‌ساعت برق تولید می‌کند. چنین سیستمی معمولاً با ۸ پنل ۶۲۰ واتی بسته می‌شود. عدد دقیق به شهر و میزان تابش، زاویه و جهت نصب، سایه، دمای محیط و تمیزی پنل‌ها بستگی دارد.

برای مقایسه، پشت‌بامی در یزد یا کرمان با هوای صاف و تابش زیاد معمولاً به سقف این بازه نزدیک‌تر است تا ساختمانی در شهری با روزهای ابری بیشتر. برای برآورد دقیق، طراحی باید با اطلاعات همان محل انجام شود.

جمع‌بندی: پنل خورشیدی چگونه برق تولید می‌کند؟

پنل خورشیدی نور را مستقیم و بدون هیچ قطعهٔ متحرکی به برق تبدیل می‌کند: فوتون‌ها در سلول سیلیکونی جفت الکترون–حفره می‌سازند، میدان مرز لایه‌های N و P آن‌ها را جدا می‌کند و جریان DC از مدار بیرونی به اینورتر می‌رسد. چون استهلاک مکانیکی در کار نیست، بسیاری از پنل‌های باکیفیت برای ۲۵ سال یا بیشتر حفظ بخش قابل‌توجهی از توان اولیه را تضمین می‌کنند؛ البته سرعت افت توان به کیفیت پنل، نصب و نگهداری بستگی دارد. با شناخت اثر فتوولتائیک و عوامل محیطی مثل گرما، سایه و غبار، بهتر می‌توانید نیروگاهتان را طراحی و نگهداری کنید تا در سال‌های بهره‌برداری تولید پایدارتری داشته باشد.

برای آشنایی با مراحل طراحی، نصب و راه‌اندازی، راهنمای جامع نیروگاه خورشیدی خانگی را به‌عنوان گام بعدی پیشنهاد می‌کنیم. اگر می‌خواهید بدانید پشت‌بام شما چقدر برق تولید می‌کند، کارشناسان الویا طراحی نیروگاه خورشیدی خانگی را از انتخاب پنل و اینورتر تا ثبت‌نام در مهرسان برایتان انجام می‌دهند؛ برای مشاوره به صفحهٔ نیروگاه خورشیدی الویا سر بزنید.

سؤالات متداول

آیا پنل خورشیدی در هوای ابری برق تولید می‌کند؟

بله، اما کمتر. در هوای ابری بخشی از نور پراکنده هنوز به سلول می‌رسد و پنل برق تولید می‌کند، ولی چون فوتون‌های کمتری به سلول می‌رسند، تولید به‌طور محسوسی کم می‌شود. مقدار این افت به ضخامت ابر و مدت ابری بودن هوا بستگی دارد.

آیا پنل خورشیدی در شب برق تولید می‌کند؟

خیر. اثر فتوولتائیک به نور نیاز دارد و در شب فوتونی به سلول نمی‌رسد. در سیستم متصل به شبکه، برق شب از شبکه تأمین می‌شود و در سیستم‌های هیبرید یا مستقل از شبکه، از باتری.

چرا خروجی پنل خورشیدی برق DC است؟

چون میدان الکتریکی مرز لایه‌های N و P الکترون‌ها را همیشه در یک جهت می‌راند؛ برای همین جریان خروجی سلول مستقیم (DC) است. اینورتر این برق را به برق متناوب (AC) با فرکانس ۵۰ هرتز تبدیل می‌کند تا در خانه مصرف یا به شبکه فروخته شود.

گرما چه اثری بر تولید پنل خورشیدی دارد؟

با بالا رفتن دمای سلول، ولتاژ و توان خروجی پنل کم می‌شود. اندازهٔ این افت را ضریب دمایی توان در دیتاشیت پنل نشان می‌دهد. فاصلهٔ مناسب زیر پنل برای گردش هوا و انتخاب پنل با ضریب دمایی کمتر، مثل TOPCon، به کم شدن این افت کمک می‌کند.

راندمان سلول و پنل خورشیدی چقدر است؟

راندمان نشان می‌دهد چه سهمی از انرژی نوری که به پنل می‌تابد به برق تبدیل می‌شود. در شرایط استاندارد آزمایش، راندمان تقریبی پنل‌های پلی‌کریستال حدود ۱۶ تا ۱۸ درصد، مونوکریستال ۲۰ تا ۲۲ درصد و TOPCon حدود ۲۲ تا ۲۴ درصد است.

تفاوت سلول مونوکریستال، پلی‌کریستال و TOPCon چیست؟

پلی‌کریستال از چند بلور سیلیکون ساخته می‌شود و راندمان کمتری دارد. مونوکریستال از یک تک‌بلور است و راندمان بالاتری دارد. TOPCon نوعی سلول مونوکریستال نوع N با لایهٔ اکسید بسیار نازک در پشت سلول است که تلفات را کم می‌کند و معمولاً در گرما هم بهتر کار می‌کند.
